Глава 2...
"Эффективная рабочая среда"


Многозадачная среда проектирования Multiple Design Environment (MDE)

Вы наверняка знакомы с термином “многооконный интерфейс” — Multiple Document Interface (MDI), — который означает возможность открывать множество документов в едином сеансе работы программы. В многооконной среде можно убедительно и доступно реализовывать принцип многозадачности, то есть одновременной работы с неограниченным числом чертежей в одном сеансе работы программы.

Разработчики AutoCAD 2000 пошли немного дальше, и в новой версии системы появилась многозадачная среда проектирования MDE, полностью соответствующая стандартам Microsoft Windows, которая повышает производительность и облегчает работу в системе.

MDE предлагает множество возможностей, позволяющих существенно сократить рутинные операции при проектировании. Перечислим некоторые из них.

Открытие нескольких чертежей. AutoCAD 2000 дает возможность открывать множество файлов чертежей в одном сеансе работы AutoCAD.

Перенос и копирование объектов. Эта функция позволяет копировать или переносить объекты внутри или между чертежами.

Поддержка копирования свойств. При помощи простого щелчка мыши можно копировать свойства объектов, такие как цвет, слой, тип линии, масштаб типа линии и другие, от одного чертежа к другому.

Вырезать/Копировать/Вставить. Эта функция позволяет точно копировать объекты из одного чертежа в другой в одном сеансе работы AutoCAD.

Последовательное исполнение команд. Позволяя переключаться между чертежами без отмены текущей команды, последовательное исполнение команд значительно сокращает число прерываний рабочего процесса.



Открытие нескольких чертежей

Есть несколько способов загрузить один или несколько уже существующих файлов чертежей в AutoCAD 2000.

1. Если AutoCAD еще не запущен, войдите в систему. Выберите режим Open a Drawing(Открыть чертёж). Если нужных файлов в списке Select a File(Выбор файла) не оказалось, нажмите кнопку Browse(Обзор). В открывшемся диалоговом окне Select File(Выбор файла) (рис. 2.1) выберите необходимые вам файлы (используйте клавиши Shift или Control), которые будут загружены после щелчка на кнопке Open(Открыть).

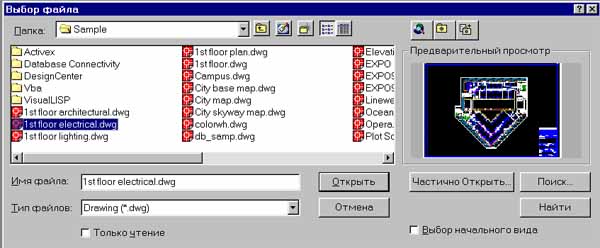

Рис. 2.1. Диалоговое окно Select File

2. Для того чтобы загрузить существующие файлы чертежей во время сеанса работы с AutoCAD, нужно с помощью пиктограммы VS (Open) или меню File(Файл) => Open(открыть) открыть диалоговое окно Select File(Выбор файла). Дальнейшие действия ничем не отличаются от описанных выше.

3. Нужные файлы можно выбрать в Windows Explorer (Проводник) и с помощью мыши перенести в AutoCAD, применив технологию drag-and-drop (если файлов несколько, выберите их, удерживая клавиши Shift или Control).

На заметку
Если вы выбрали третий способ открытия файлов, обратите внимание, что для того, чтобы каждый файл загрузился в отдельном окне, перемещать файлы нужно в верхнюю область окна AutoCAD, а не в окно чертежа. Если же вы переместите файлы в область чертежа, это приведет к выполнению команды Insert, в результате чего вы внедрите выбранный чертеж в ранее открытый.





Сортировка на экране

Итак, мы загрузили несколько чертежей. Используя меню Window, находящееся в системном меню, можно расположить окна открытых чертежей каскадом или упорядочить их горизонтально или вертикально. Перемещаться между чертежами при проектировании можно с помощью комбинации клавиш Ctrl-Tab или Ctrl-F6.



Копирование объектов между чертежами

Копирование выбранных объектов между открытыми чертежами осуществляется стандартными клавишами Windows (Ctrl-C и Ctrl-V, Ctrl-Ins и Shift-Ins), используя меню Edit из системного меню (Cut, Copy, Paste и т.д.) или с помощью так называемого контекстного меню по умолчанию. Чтобы вызвать данное меню, необходимо переместить мышь в графическую область чертежа и нажать правую кнопку мыши. Эта операция доступна, когда никакая команда не активна.

Рассмотрим пример копирования объектов между чертежами с базовой точкой.

1.Запустите AutoCAD 2000 и загрузите два чертежа. Первый, находящийся в файле “1stfloor.dwg”, входит в стандартную установку AutoCAD (“\\ACAD2000\SAMPLE\”), второй — чистый лист.

2.Во втором чертеже необходимо перейти в пространство листа (Layout).

3.Отсортируйте окна открытых чертежей по вертикали. Для этого из системного меню выберите Window(Окно)=> Tile Vertically(Выровнять вертикально) (рис. 2.2).


Рис.
2.2. Вид экрана после сортировки по вертикали

На заметку
Обратите внимание, что при переходе границы чертежа изменяется внешний вид курсора. Курсор в виде перечеркнутого круга означает, что в данном окне активна какая-либо команда.

4. На чертеже “1stfloor” выберите штамп, используя стандартные методы выделения. Удерживая правую кнопку мыши, перенесите его в другой чертеж.

5. Вставьте выбранную форматку, используя оригинальные координаты (Paste to Orig Coords).

На заметку
•Аналогичные операции внутри одного чертежа приводят к простому перемещению объектов, копированию или вставке как блока.
•При удержании клавиши Control и левой кнопки происходит простое копирование (при этом нет возможности задания точек вставки).

Частичная загрузка чертежей и дополнительная подгрузка их фрагментов

Значительное увеличение производительности и уменьшение времени выполнения операций при работе с большими чертежами может быть достигнуто с использованием новой возможности AutoCAD — частичного открытия (Partial Open). С помощью этой опции вы можете открывать любую необходимую часть чертежа и файла внешних ссылок. При открытии только необходимых частей чертежа требования к памяти и времени открытия значительно сокращаются, в то время как качество чертежа и возможности редактирования сохранены.

Кнопка частичного открытия (Partial Open) доступна в диалоговом окне Select File(Выбор Файла) при открытии требуемого чертежа.

Как только вы частично открыли чертеж, можно подгружать дополнительные фрагменты чертежа по мере необходимости.

Рассмотрим пример, позволяющий проиллюстрировать возможности частичного открытия и загрузки.

1.В диалоговом окне Select File укажите мышью файл “City base map.dwg” из стандартной установки AutoCAD (“\\ACAD2000\ SAMPLE\”).

2.Щелкните мышью на кнопке Partial Open(Частично открыть). Вы увидите окно частичного открытия чертежей.

3.Выделите слой Rail Roads в правом окне диалогового окна.

4.В левом окне View geometry to load(Вид геометрии для загрузки) оставьте *Extents*(*Расширения*).

5.Щелкните Open.

6.Увеличьте правую строну чертежа, где изображено наибольшее количество дорог.

7.Загрузите диалоговое окно Partial Load(Частичная загрузка). Для этого в системном меню File(Файл) выберите строку Partial Load(Частичная загрузка), теперь она доступна.

8.В левом окне укажите *Extents*(*Расширения*), а в правом четыре нижних слоя   (рис. 2.3).

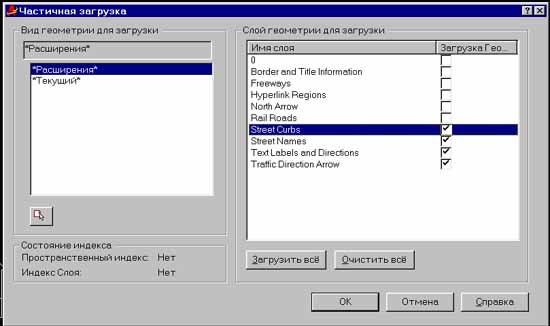

Рис. 2.3. Диалоговое окно Partial Load

9. Нажмите ОК.

10.Вы сможете увидеть, что дополнительные слои открылись только в пределах предыдущего вида чертежа.

11.Подгрузим еще несколько слоев, например, в левой нижней части экрана. Для этого необходимо еще раз открыть диалоговое окно Partial Load(Частичная загрузка).

12.Щелкните на кнопке Load All(Загрузить всё) для подгрузки всех слоев.

13.Выберите пиктограмму Pick a window(Выбор окна). Система предложит вам определить границы окна укажите левую область экрана.

14. Нажмите ОК.

15. В левой нижней части экрана появились дополнительные слои.

16. Сохраните чертеж под именем TEST. DWG.

17. Закройте чертеж.

На заметку
•Частичное открытие чертежей возможно только в AutoCAD 2000.
•Функции частичного открытия или загрузки следует использовать при работе с чертежами, размер которых более 10Мбайт.
•При частичной загрузке даже одного слоя в чертеже создаются все слои.
•Команда отмены (Undo) после загрузки какого-либо фрагмента не работает.

•В строке заголовка отображается информация о том, что чертеж загружен частично.

Использование файлов, сохраненных в режиме частичного открытия

Полученный файл можно открыть двумя способами. Следующий пример наглядно это показывает:

1.В диалоговом окне Select File укажите мышью файл “TEST.DWG” и нажмите кнопку Open. Появится окно-предупреждение, позволяющее полностью открыть чертеж (Fully Open) или загрузить только те слои, которые были загружены ранее, в предыдущем примере.

2. Закройте чертеж и снова откройте его, но уже нажав на кнопку Partial Load(Частичная загрузка). В появившемся окне-предупреждении можно восстановить предыдущую частичную загрузку (Restore) или выбрать необходимые слои и виды в окне Partial Open (Specify).

Центр управления AutoCAD DesisnCenter (ADC)

Центр управления AutoCAD DesignCenter организует данные в логическую структуру и ускоряет работу с чертежами. Внешне он напоминает Windows Explorer и позволяет быстро находить, просматривать, вызывать и применять специфические компоненты чертежа (например, блоки, слои и типы линий) из открытых или закрытых файлов AutoCAD независимо от их местоположения (на локальных или удаленных дисках).

Дополнительная автоматизация доступна для блоков: если блок и целевой чертеж имеют присвоенные единицы измерения, то блок автоматически масштабируется с тем, чтобы подстроиться под единицы измерения текущего чертежа.

В ADC также входит мощный инструмент поиска, позволяющий отыскивать чертеж, используя информацию о его содержимом (название слоев или блоков, краткая информация о чертеже, дата выполнения и т.д.).

Как только чертеж найден ADC, его можно загрузить (полностью или по отдельным компонентам) напрямую в текущий открытый чертеж.

Таким образом, AutoCAD DesignCenter позволяет:

выбирать информацию с локальных компьютеров, сетевых дисков и Internet:
иметь прямой доступ к наиболее часто используемым проектным данным через закладку Favorites, создавая короткие ключи к файлам и директориям:
•осуществлять поиск по информации в блоке или описанию чертежа (Drawing properties — Summary);
•использовать окно предварительного просмотра файлов чертежей и растровых файлов:
•использовать окно описания выбранных компонентов чертежа:
•открывать файлы методом перетаскивания из дерева каталогов в текущий чертеж:
•просматривать дерево каталогов с файлами и поддерживать работу с
ARX-приложениями.

Основы работы с AutoCAD DesignCenter

Загрузка рабочего окна AutoCAD DesignCenter осуществляется несколькими способами:

1.Вводом в командной строке ADCENTER.

2.С помощью меню Tools(Инструменты)=> AutoCAD DesignCenter(Центр Проектирования AutoCAD).

3.С помощью комбинации клавиш Ctrl-2.

Пример использования ADC

1. Откройте новый

2. Вызовите AutoCAD DesignCenter.

3. В левом окне ADC пройдите по дереву каталогов до каталога SAMPLE из стандартной установки AutoCAD (“\\ACAD2000\SAMPLE”) и с помощью правой кнопки мыши выберите Add to Favorite. В окне предварительного просмотра и загрузки файлов (окно называется Palette) должна появиться ссылка на эту директорию. Для удаления уже ненужных ссылок из окна Palette выделите эти ссылки и, по щелчку правой кнопки мыши, воспользуйтесь Organize Favorites.

4.Нажав пиктограмму Tree view toggle (Просмотр дерева каталога), укажите в появившемся дереве каталогов на файл “1stfloor.dwg”.

5.Раскройте каталог этого рисунка, щелкнув на знак “+” перед названием файла.

6. Укажите на строку Xrefs. В окне Palette (правое окно) можно увидеть списки файлов внешних ссылок.

7. Переместите при нажатой левой клавише мыши внешнюю ссылку“1st floor plan” в окно чертежа. Чтобы задать, помимо точки вставки, еще и угол и масштаб внешней ссылки, при перемещении в окно чертежа нужно, удерживая правую клавишу мыши, выбрать Attach Xref.

На заметку
Обратите внимание, что осуществлять перемещение выбранных компонентов и чертежей можно только из правого окна АDС (Palette).

8.Перейдите в окно дерева каталогов (левое окно ADC при нажатой кнопке Tree view toggle).

9.Выделите директорию SAMPLE.

10.В окне ADC (Palette) укажите файл City map.dwg.

11. Используя пиктограммы Preview и Description в окне инструментов ADC, можно получить увеличенный предварительный просмотр чертежа и его описание (если оно есть).

12.Опуститесь ниже по каталогу файлов и укажите на растровый файл R300-20.JPG.

13.После двойного щелчка левой клавиши мыши на выбранном файле в открывшемся диалоговом окне Image можно увидеть детальную информацию по растровому файлу.

Создание файла-библиотеки

Рассмотрим пример создания файла-библиотеки символов канавок.

1.Откройте новый чертеж (New — Start from Scratch, в окне Default Setting необходимо выбрать метрические настройки Metric).

2.Вызовите AutoCAD DesignCenter. Убедитесь, что aADC включено дерево просмотра каталогов.

3.Найдите и вставьте в новый чертеж файлы: IN_CEL; OUT_TOR, OUTVAL, OUT_VAL_T, V_M.

4.Сохраните файл под именем VID_BASE.

5.Перейдите badc, выделите файл-библиотеку и, нажав правую кнопку мыши, выберите Add to Favorite для быстрого нахождения этого файла в будущем.

Использование файла-библиотеки

Файл-библиотеку удобно использовать в дальнейшем, причем можно “перетаскивать” в свой чертеж не только готовые блоки, но и размерные стили, слои, типы линий и т.п.

1. Откройте новый чертеж (New — Start from Scratch необходимо выбрать метрические настройки Metric).

2. В окнеАВС выберите кнопку Favorites и выберите созданный в предыдущем упражнении файл-библиотеку VIDJ3ASE.

3. Раскройте каталог файла-библиотеки, щелкнув на знак “+” перед названием файла.

4. Найдите в нем строку Blocks.

5. Дважды щелкнув по ней левой кнопкой мыши, мы получим доступ к внутренним блокам чертежа-библиотеки.

6.Выберите любую канавку и перенесите ее в чертеж, например OUT_TOR.

7.Для переноса размерных стилей щелкните на знак “+” в левом окне ADC (Tree view toggle) перед именем файла VID_BASE.DWG. В открывшемся дереве элементов чертежа выберите DIMSTYLE и в правом окне ADC просмотрите размерные стили. Перенесите стиль RADIUS в новое окно.

8. Нарисуйте дугу и проставьте размер, используя перенесенный стиль.

Усовершенствования AutoSnap(автопривязка) и AutoTrack

Пользователи AutoCAD должны были по достоинству оценить появление в 14-й версии функции AutoSnap(автопривязка), позволяющей упростить все операции, связанные с объектной привязкой. В новой версии системы данная функция получила дальнейшее развитие благодаря новым режимам привязки, функциональности и добавлению новой функции отслеживания AutoTrack.

Функция AutoTrack предназначена для черчения объектов под специфическими углами или так, чтобы они были по-особому расположены относительно других объектов. Когда включен режим автоматического отслеживания AutoTrack, можно генерировать временные вспомогательные линии на основании любого числа точек и параметров объектной привязки, что обеспечивает создание объектов в точных положениях и под точными углами. AutoTrack включает две опции отслеживания: полярное отслеживание и отслеживание объектной привязки. Визуальный показ временных вспомогательных линий и производных графических точек значительно экономит время редактирования, так как отпадает необходимость производить реальные геометрические построения вспомогательных линий. В новые функции отслеживания AutoTrack и Polar также включены режимы AutoSnap, Ortho и фильтры точек XY, еще больше сокращающие время создания чертежа. Некоторые из дополнительных усовершенствований AutoSnap включают:

новые режимы объектной привязки — Extension (Продление) и Parallel (Параллельность);

обновленную статусную строку, позволяющую переключаться между полярной функцией Polar и режимом выравнивания Align, включая или отключая их;

доступ к настройкам привязок щелчком правой кнопки мыши при нахождении курсора в статусной строке на кнопках настройки привязок:

возможность отслеживать движения курсора по дискретным равным и заданным пользователем углам;

возможность отслеживания вдоль заданного направления по производным точкам;

возможность задавать точки перемещения под любым углом в режиме отслеживания Tracking в добавление к прямому вводу и указанию:

функции временного отслеживания:

интерфейс программирования API, позволяющий разработчикам создавать свои модификации объектной привязки.

Использование привязки Parallel

Как уже говорилось выше, в новой версии системы появились новые режимы объектной привязки. Рассмотрим работу привязки Parallel на примере построения двух параллельных линий.

1.Щелкнув правой кнопкой мыши на кнопке OSNAP (она находится в статусной строке), выберите в появившемся меню строку Settings. Откроется диалоговое окно Drafting Settings, в котором нужно установить маркеры перед режимами Extension и Parallel.

2.Нажмите кнопку Options и установите в окне AutoTrack Settings маркер перед Display AutoTrack tooltip (это даст подсказку: какая привязка активна в данный момент при работе, при указании на объект). Теперь, когда мы включили все необходимые режимы, приступим непосредственно к рисованию.

3.Нарисуйте одну линию.

4.Укажите начальную точку второй линии (параллельной первой), затем подведите курсор к ранее нарисованной линии и удерживайте его некоторое время (нажимать ничего не надо!). Появится маленький красный крестик, подсказка Parallel и пиктограммка параллельности линий.

5. Укажите вторую точку линии, указывая направление, близкое к параллельному от первой линии. Как только появится вспомогательная точечная линия и пиктограммка параллельности (на первой линии), можно отслеживать длину рисуемого отрезка или указать длину с клавиатуры.

На заметку
Для нахождения пересечения параллельной линии и какого-либо объекта можно использовать Parallel с привязкой Intersection или Apparent Intersection.

Использование полярной привязки

На примере построения многоугольника рассмотрим, как работает полярная функция Polar.

1.Прежде чем приступить к черчению многоугольника, проверьте, чтобы в поле AutoTrack Setting были выбраны все три опции и в статусной строке нажаты кнопки POLAR, OSNAP, OTRACK.

2.Откройте новый чертеж

3.Щелкнув правой клавишей мыши на кнопке Polar в статусной строке и выбрав Settings, вызовите диалоговое окно настройки привязок Drafting Settings. Выберите в окне Increment angle 30 градусов (рис. 2.4).

4.Приступим непосредственно к черчению. Прежде всего нужно нарисовать линию.

5.Указав первую точку отрезка, переместите курсор в направлении примерно 60 градусов. Появится точечная вспомогательная линия и подсказка.

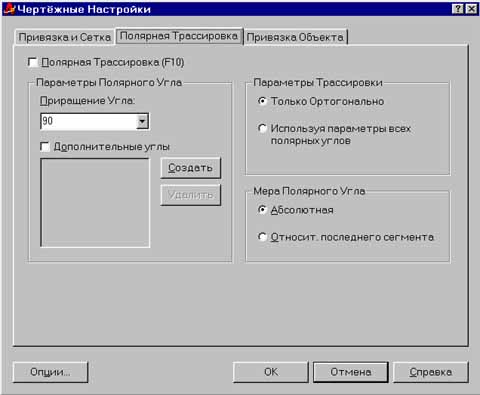

Рис. 2.4. Диалоговое окно Drafting Settings(Чертёжные настройки), закладка Polar Tracking(Полярная трассировка)

6.Наберите в командной строке 100, удерживая фиксированное выбранное направление 60 градусов. Нажмите пробел, зафиксировав выбор.

7.Переместите указатель вправо, введя длину отрезка 100.

8.Не прерывая рисования линии, вызовите Drafting Settings и установите привязку Midpoint.

9.Укажите на первую нарисованную наклонную линию до появления подсказки Midpoint, а также символа треугольника в центре отрезка и вспомогательной точечной горизонтали.

10.Протяните курсор вправо вдоль точечной горизонтали до появления пересечения с вертикальной точечной линией. Щелкнув левой кнопкой мыши, зафиксируйте точку.

11.Продолжите линию параллельно самой первой линии, привязавшись к конечной (самой первой!) точке и удерживая появившуюся вспомогательную горизонталь (подсказка EndPoint<0: Polar<240).

12.Зафиксируйте результат (щелчок левой клавишей мыши).

13.Щелкните правой клавишей мыши и в появившемся контекстном меню строку Close p — замкнуть контур.

Что такое внешние ссылки

Внешние ссылки (External reference) — это DWG-файлы, связанные с текущим чертежом и используемые несколькими пользователями в качестве дополнительной информации, которая является для них общей (другие применения внешних ссылок как отдельные детали для сборочного чертежа). Чертеж, на который ссылается внешняя ссылка, является видимым в составе активного чертежа. Его слоями, цветами, типами и толщиной линий, видимостью можно манипулировать так же, как если бы это был основной чертеж.

В AutoCAD 2000 появилась новая возможность редактирования блоков и файлов внешних ссылок на месте, то есть выбранные объекты из внешних ссылок или блоков стали доступны для редактирования. Отредактировав выбранные объекты, вы сможете сохранить изменения в исходном файле, не открывая его. Также теперь можно копировать объекты из внешней ссылки в текущий чертеж, или наоборот из текущего чертежа во внешнюю ссылку.

Информация о чертеже

В результате появления в AutoCAD 2000 функции Summary information файл чертежа становится больше чем просто совокупностью объектов и их свойств. С помощью этой возможности можно внедрять вспомогательные данные в файлы чертежа, выполнять запросы и поиск этих файлов. Пользователи, которые никогда не работали с AutoCAD, могут теперь, указав на файл DWG щелчком правой кнопки мыши и выбрав в контекстном меню строку Properties, видеть все доступные свойства чертежа. Рассмотрим основные моменты.

1.Откройте любой чертеж

2.Откройте диалоговое окно name.dwg Properties (Системное меню File=>Drawing Properties), где name.dwg - имя открытого рисунка.

3.В появившемся окне внесите дополнительную информацию о чертеже. Эта информация может быть использована DesignCenter и Windows Explorer(Проводника), для нахождения файла на диске или сети. На закладке Summary можно ввести дополнительную информацию о проекте: ключевые слова, имя автора и т.д.

4. Сохраните открырый чертеж версии AutoCAD R14, дав ему имя nameR14.dwg. Для этого нужно:

открыть диалоговое окно Save Drawing As (Системное меню File => Save As);

в выпадающем окне Save as type (рис. 2.5) выбрать AutoCAD R14/LT98/LT97 Drawing.

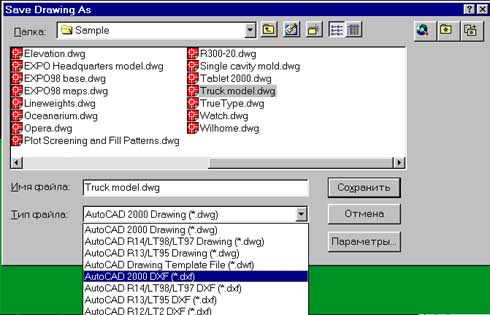

Рис. 2.5. Диалоговое окно Save Drawing As

5.Запустите Windows Explorer и укажите на файл nameR14.dwg. Щелкнув правой кнопкой мыши, выберите в контекстном меню строку Properties(Параметры). Вы видите, что информация о файле из AutoCAD 2000 сохранилась в формате версии AutoCAD R14.

На заметку
Можно сохранять чертежи в формат до версии AutoCAD R13. Запись чертежей в R12 возможна только в формате DXF.
Версию, в которой будет сохранен чертеж, можно установить в диалоговом окне Save as Options, вызвать которого можно нажав на кнопку Options в диалоговом окне Save Drawing As.
Будьте внимательны, так как установив в выпадающем списке Save all drawing as(Сохранять все чертежи как) (рис. 2.6) какой либо тип файла, при следующим выполнении команды Save As сохранение чертежа будет происходить в установленном ранее формате.

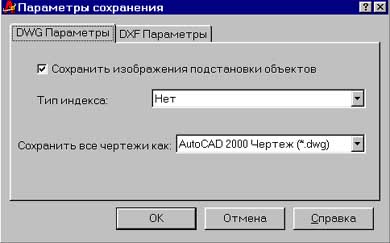

Рис. 2.6. Диалоговое окно Options(Параметря), закладка Open and Save

Summary Information можно использовать вместе с DesignCenter для поиска файла по ключевым словам, описанию или имени автора. Рассмотрим этот момент.

1.Откройте новый чертеж

2.Запустите DesignCenter.

3.Вызовите диалоговое окно Find, в котором в выпадающем окне Look for установите Drawings.

4.Для уменьшения времени поиска в окне In укажите путь поиска.

5.В окне In the fleld(s) (Поле поиска) выберите Author (если у вас есть другие варианты пробуйте).

6.В окне Search for the word(s) (По какому слову искать) напечатать имя автора (в нашем случае Некто).

7.Запустите поиск, нажав на клавишу Find Now.

Резюме

В этой главе мы познакомились с основными инструментами и интерфейсом новой рабочей среды AutoCAD — Heads-up Design. С ее появлением AutoCAD 2000 позволит пользователям, работающим над проектами, концентрироваться в большей степени на своих идеях и в меньшей степени на механизме их осуществления. Таким образом, проектировщики будут тратить меньше времени на ожидание и больше времени на проектирование.

Подводя итоги второй главы, отметим, что в ней мы на реальных примерах научились применять на практике следующие инструменты и возможности AutoCAD 2000:

Многозадачную среду проектирования Multiple Design Environment;

частичную загрузку чертежей и дополнительную подгрузку их фрагментов;

Центр управления AutoCAD DesignCenter;

Усовершенствованные объектные привязки AutoSnap, Polar и AutoTrack:

Редактирование блоков и файлов внешних ссылок на месте;

Редактирование вложенных внешних ссылок и блоков;

Информацию о чертеже (Summary information).

[Предисловие] [Глоссарий]
[Глава 1] [Глава 2] [Глава 3] [Глава 4] [Глава 5]
[Титульная страница]



Новости

Обсуждения

Юмор

Работа

Барахолка

Софт

Творчество

Друзья

Библиотека

Об авторах

. .
Hosted by uCoz
